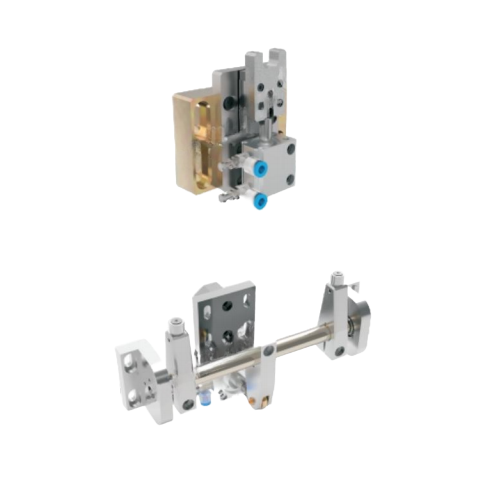

博揚獨立擺缸氣缸BOT11/BOT21精密環形導軌輸送機是一款高精度、模塊化的循環輸送系統，采用獨立擺缸氣缸驅動與精密環形導軌組合設計，適用于電子裝配、半導體、醫療設備等高精度定位需求的自動化場景。

一、工作原理

通過獨立擺缸氣缸（BOT11/BOT21）推動滑塊沿精密環形導軌運動，實現工位的精準定位與循環輸送。擺缸氣缸提供穩定驅動力，導軌確保高剛性、低摩擦運行，配合伺服控制系統可實現多工位同步或異步運動。

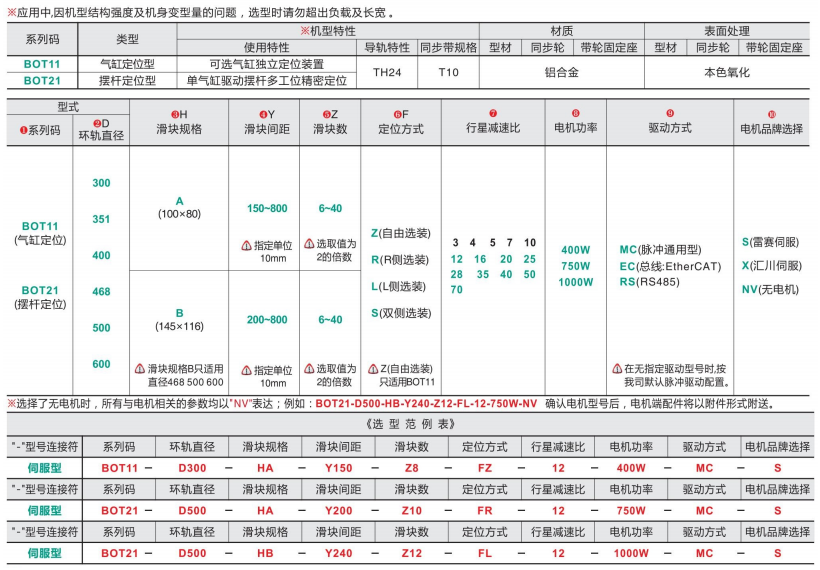

二、產品屬性

·驅動方式：獨立擺缸氣缸（BOT11/BOT21）

·導軌類型：精密環形導軌（重復定位精度±0.05mm）

·負載能力：≤20kg（BOT11）/≤50kg（BOT21）

·運動速度：0.1~2.0m/s（可編程控制）

·工位數量：4~24工位（模塊化擴展）

·框架材質：鋁合金/不銹鋼（高剛性、輕量化）

·控制方式：PLC/伺服系統（支持EtherCAT通信）

·適用環境：0℃~50℃（防塵、無油污要求）

·防護等級：IP54（標準）/IP65（可選）

·擴展功能：可集成視覺檢測、機械臂等自動化模塊

三、產品特點

·高精度定位：環形導軌+擺缸驅動，重復定位精度達±0.05mm。

·模塊化設計：工位數量自由配置，支持快速換型。

·獨立驅動：每個擺缸可單獨控制，實現柔性化生產。

·低維護：無皮帶/鏈條磨損，免潤滑設計。

·靜音運行：優化氣缸緩沖，噪音＜60dB。

四、性能優勢

·高效循環：支持連續或間歇運動，節拍時間可縮短30%。

·多工位協同：通過PLC編程實現復雜路徑控制。

·長壽命：導軌硬度HRC58以上，耐用性超10萬次循環。

·節能環保：氣缸驅動能耗比傳統電機降低20%。

·安全可靠：可選裝光電傳感器、急停裝置及防撞機構。
