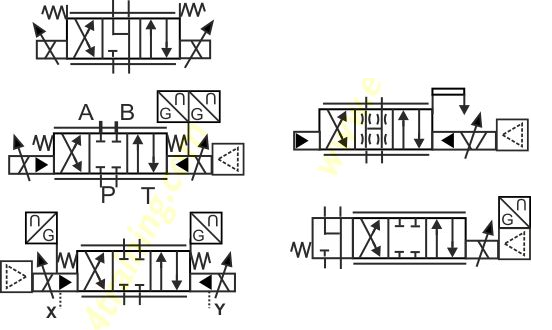

比例閥符號看起來與方向閥的符號非常相似。但是，該符號包含與ON/OFF式方向閥的幾個主要區別。首先，線軸部分的外側包含兩側的線。螺線管也有貫穿它們的箭頭，以表明它們逐漸運行，而不僅僅是打開和關閉。

　　內部帶有三角形的方框代表內部電子設備，帶有G和上翹U的方框代表特定閥門級的閉環控制。

　　頂部符號顯示直接控制的比例閥。

　　第二個是比例方向控制閥，先導式，主級和先導級的閉環位置控制，集成電子設備。

　　第三個是伺服閥，先導操作，主級和先導級的閉環位置控制，集成電子設備。

　　第四個是伺服閥，先導式，帶兩個線圈的電氣控制機構的先導級，在兩個方向上連續控制，閥芯位置的機械反饋到先導級，帶有集成電子設備。

　　底部符號顯示了一個伺服閥，在電源故障、電氣反饋和集成電子設備的情況下具有首選位置。
