電流互感器是將大電流按一定的變比轉換成小電流的儀器。電流互感器通常用于測量大電流。在現代技術中，很難生產出一種可以直接測量大電流的交流儀器，而且即使做出來了，一用就用。這是非常危險的。為此，智能技術工程師根據變壓器的原理制作了電流互感器。在實際應用中，電流互感器也扮演著很多重要的角色。下面的文章將談?wù)勲娏骰ジ衅鞯墓ぷ髟怼⒔Y(jié)構及作用。

　電流互感器的結構和工作原理：

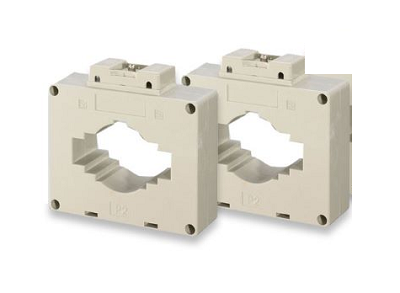

　1.結構

　電流互感器的結構由鐵芯、初級繞組、次級繞組、端子和絕緣支架組成。電流互感器的初級繞組匝數較少。它串聯在需要測量電流的線路中，有較大的電流流過。次級繞組匝數較多，串聯在測量面或繼電器維護電路中。

　2.工作原理電流互感器

　的工作原理及等效電路與一般變壓器相同，只是被測電路中初級繞組串聯，匝數少；次級繞組接電流表和繼電器電流線圈等低阻抗負載，近似短路。一次側電流和二次側電流取決于被測電路的負載，與電流互感器的二次側負載無關。電流互感器運行時，二次側不允許開路。在這種情況下，原邊電流變成勵磁電流，會導致磁通量和副邊電壓大大超過正常值，危及人身和設備的安全。

　電流互感器的作用：

　1.擴大交流儀表

　的使用范圍電流互感器是根據變壓器的原理制成的，它具有一定的電流比，作為的電力用戶，一定要根據用電量的多少來選擇。如果是大用電用戶，如廠礦企業，則需要100A電流。現在使用的單相和三相電能表無法輸入這么大的電流。因此，必須選擇電流互感器來按比例改變大電流。把電流調小，再用低檔表測量，相當于擴大了交流表的量程。

　2.隔離大電流，提高用戶安全

　使用電流互感器將大電流變成小電流。從電流互感器的結構中可以看出，原邊和副邊之間沒有直接的電氣連接。它們只是磁路的耦合。電流較大時，電流互感器一次側與測量電路直接電氣連接，二次側與交流儀表連接。它與被測電路沒有直接關系，使被測交流儀表與操作人員所連接的高壓電壓分開，從而保護了人身安全和儀表的安全。

　3.降低生產成本，規范生產儀表

　知道，電流互感器二次側的電流統一做成標準的5A，所以廠家只需要生產一個量程為5A的交流電流表，然后配上不同的電流互感器根據不同的電流等級。向上。這樣，不僅降低了生產成本，而且使儀器標準化，一石兩用。
