一個人的心跳是他/她的心臟瓣膜在迫使血液從一個區域流向另一個區域時收縮或擴張的聲音。每分鐘心跳次數（BPM）是心率，在靠近皮膚的任何動脈中都能感覺到的心跳是脈搏。

　　兩種測量心跳的方法

　　1.手動模式：可以通過手動檢查手腕（橈動脈脈搏）和頸部（頸動脈脈搏）的脈搏來檢查心跳。程序是將兩個手指（食指和中指）放在手腕上（或氣管下的頸部），計算30秒的脈搏數，然后將數字乘以2得到心率。但是，壓力應該最小，手指應該上下移動，直到感覺到脈搏。

　　2.使用傳感器：可以根據光功率的變化來測量心跳，因?yàn)殡S著心跳的變化，光會在其通過血液的路徑中散射或吸收。

　　心跳傳感器原理

　　心跳傳感器基于光電容積脈沖波原理。它測量通過身體任何器官的血液量的變化，從而導致通過該器官（非血管區域）的光強度的變化。在需要監測心率的應用中，脈搏的計時更為重要。血流量由心臟脈搏率決定。由于光被血液吸收，信號脈沖相當于心跳脈沖。

　　有兩種類型的光體積描記術：

　　透射：發光裝置發出的光通過身體的任何血管區域（如耳垂）透射，并被探測器接收。

　　反射：發光裝置發出的光被該區域反射。

　　心跳傳感器的怎么工作？

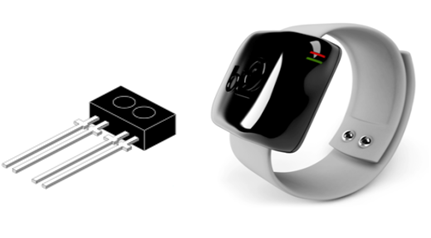

　　基本心跳傳感器由發光二極管和檢測器（如光檢測電阻器或光電二極管）組成。心跳脈沖導致流向身體不同部位的血液發生變化。當組織被光源（即LED發出的光）照亮?xí)r，它將反射（手指組織）或透射光（耳垂）。一些光被血液吸收，透射光或反射光被光檢測器接收。吸收的光量取決于組織中的血容量。探測器的輸出為電信號形式，與心率成正比。

　　該信號是與組織和血容量相關的直流信號。與心跳同步并由動脈血容量脈動變化引起的交流分量疊加在直流信號上。因此，主要要求是隔離交流部件，因?yàn)樗浅Ｖ匾?。為了完成獲取交流信號的任務，探測器的輸出首先通過兩級HP-LP電路進行濾波，然后通過比較器電路或簡單的ADC轉換為數字脈沖。數字脈沖被提供給微控制器以計算心率，心率由公式給出-

　　BPM（每分鐘拍數）=60*f

　　其中f是脈沖頻率

　　實用的心跳傳感器

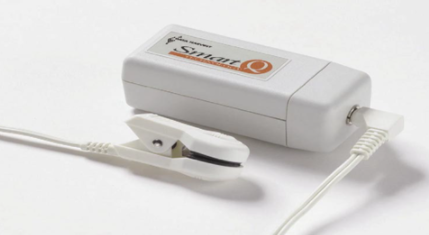

　　心率傳感器的一個實際示例是心率傳感器（產品編號pc-3147）。它由一個紅外LED和一個嵌入夾子結構的LDR組成。夾子連接到器官（耳垂或手指），探測器部件位于身體上。
