6線節氣門位置傳感器接線圖

　有兩種類型的節流閥具有6線接線。一種是線控（電子）節氣門，第二種是拉線式節氣門體。下面是線控六線（電子）節氣門體接線圖。

　電機正極

　電機負極

　信號線（傳感器1）

　信號線（傳感器2）

　熱電源線（5伏參考電壓來自ECU）

　接地線

　六線電子節氣門體包含一個電機和兩個電位器（傳感器）。它總共有六根線，兩根用于電機，兩根是信號線，兩根是地線/熱線。這些六線傳感器具有公共接地線和熱線。

　熱線是從汽車計算機(ECU)為兩個傳感器獲取的饋電。該熱線為節氣門位置傳感器提供5伏參考電壓，使ECU能夠通過該線為TPS傳感器供電。

　兩個傳感器的地線也取自ECU。該接地線為TPS傳感器提供接地。第三根線是信號線，這意味著節氣門位置傳感器通過該線向汽車ECU提供輸入。

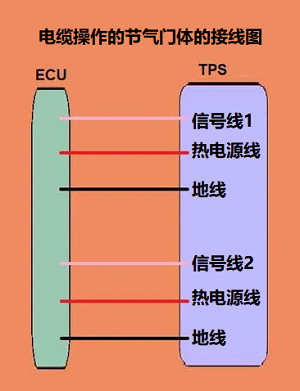

　電纜操作的節氣門體的接線圖

　信號線（傳感器1）

　熱電源線（5伏參考電壓來自ECU）

　地線

　信號線（傳感器2）

　熱電源線（5伏參考電壓來自ECU）

　地線

　電纜操作的六線節氣門位置傳感器有兩個電位器（傳感器）。它總共有六根線，兩根用于信號，兩根是地線，兩根是熱線。這些六線傳感器有兩條獨立的接地線、熱線和信號線。每個電位器（傳感器）都有自己獨立的信號、接地和熱線。所有的電線都連接到車載電腦。

　6線節氣門位置傳感器有兩個冗余傳感器，如果一個傳感器發生故障，另一個傳感器仍然可以工作。這是一項重要功能，可確保即使其中一個傳感器發生故障，節氣門位置傳感器也能繼續正常工作，以便您可以前往車間。這就像有兩只眼睛可以看到如果一只眼睛受損，另一只眼睛仍然可以看到。
