彈性隔膜壓力表是一種壓力測量裝置，它的工作原理是當彈性換能器(隔膜)受到壓力時，就會產生偏差。這種偏差與校準過程中施加的壓力成比例。

　一、彈性隔膜壓力表的工作:

　隔膜的下側暴露在被測壓力下。由于施加的壓力，隔膜變形。這是一個傾向于向上移動的隔膜。隔膜的變形與施加的壓力成比例。在機械系統中，這種變形因小齒輪鏈節的排列而被放大。

　也就是說，隔膜的線性位移變成了小齒輪的放大旋轉運動。當小齒輪旋轉時，它使指針附著在小齒輪上，從而在校準的壓力刻度上占據一個新的位置，該位置成為所施加壓力的測量值。在平行板電容器布置的情況下，可移動板向上移動，從而減小板之間的空間。這使得電容器的電容成為所施加壓力的量度。

　二、彈性隔膜壓力表的結構:

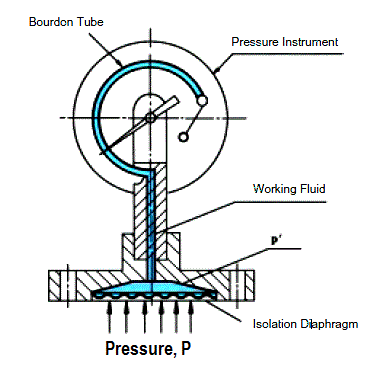

　隔膜的主要部分是一個薄的圓板(由彈性金屬制成)，它的邊緣被牢固地固定。隔膜可以是平的或波紋狀的。下圖顯示了一個波紋隔膜，其中隔膜的位移被機械放大。該圖示出了平面振膜，其中振膜的位移由次級傳感器(例如平行板電容器)檢測。

　隔膜的上部固定有一個重量可以忽略不計的突起。在使用機械裝置來擴展移位的隔膜指示器的情況下，突起連接到連桿-扇形齒輪裝置。指針連接到小齒輪上，因此它掃過壓力校準的刻度。如果位移由次級傳感器(例如平行板電容器)檢測，則其移動板連接到突起。

　三、彈性隔膜壓力表的優點:

　1.最大的優勢就是成本更低。

　2.它們有一個線性標度，適用于很寬的范圍。

　3.它們可以承受過大的壓力，所以可以安全使用。

　4.沒有永久的零變化。

　5.它們可以測量絕對壓力和表壓，即差壓。

　四、彈性隔膜壓力表的局限性:

　1.沖擊和震動都會影響它的性能，所以必須加以保護。

　2.當用于測量高壓時，隔膜會被損壞。

　3.這些儀器很難維護。
